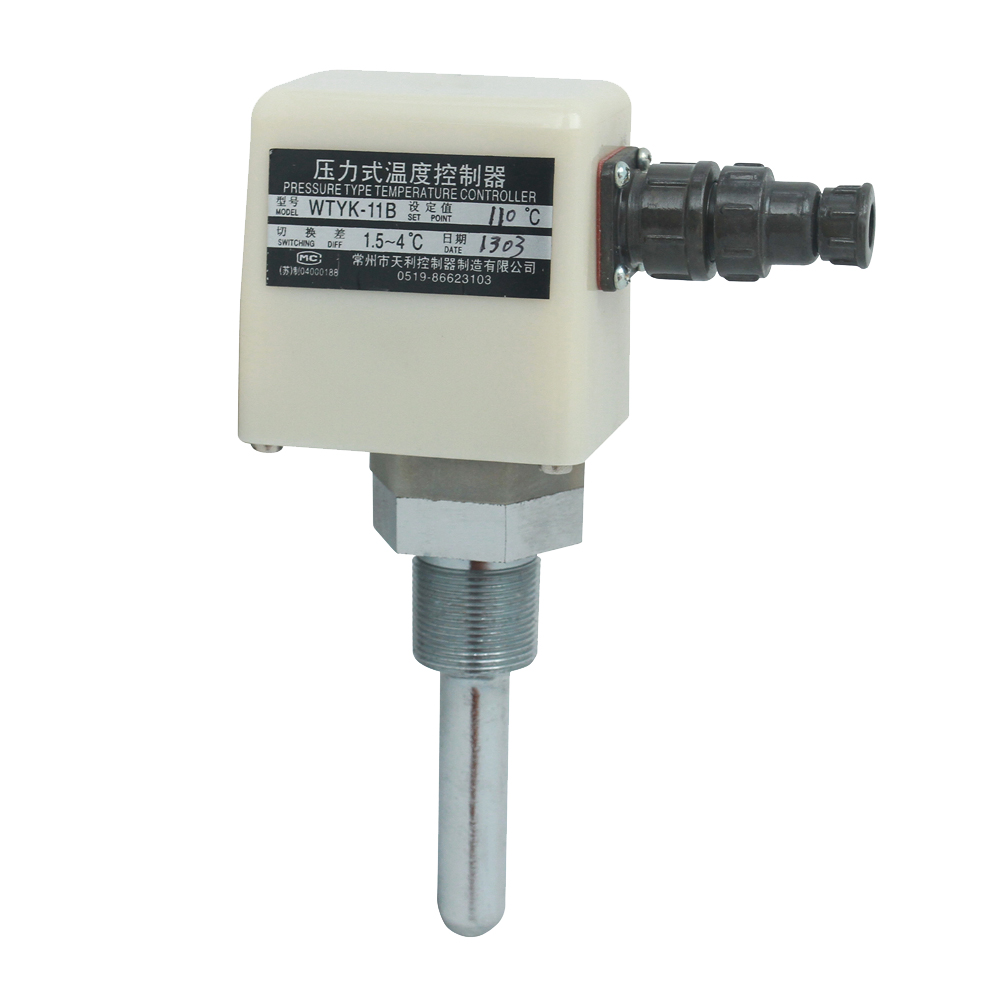

WTYK-11B溫度開關
☆測量范圍：40℃~120℃
☆工作溫度：
☆防護等級：
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
WTYK-11B溫度開關概述
WTYK-11B溫度開關采用溫包式傳感器?？捎糜诶鋮s水或油等液體介質。
WTYK-11B溫度開關技術性能
觸點容量：
WTYK-11B溫度開關一般規格采用AK1-1型微動開關,其觸頭額定負荷為直流27伏15安。
WTYK-11B溫度開關78℃規格采用WKI-6型微動開關, 其觸頭額定負荷為直流27伏10安。
經試驗證明：AK1-1型和WKI-6型微動開關的通斷能力均可達到：當直流電壓為110伏時，（1）感性負荷：（時間常數為100毫秒）接通電流為0.5安，分斷電流為0.5安。（2）阻性負荷：接通電流為12.5安，分斷電流為1安。
WTYK-11B溫度開關規格
切換差不可調
| 序號 | 設定℃ | 切換差范圍℃ | 設定值誤差℃ | 重復性誤差℃ | 介質**溫度 |
|---|---|---|---|---|---|
| 1 | 40 | 1.5～4 | ±2 | 1 | 100℃ |
| 2 | 45 | 1.5～4 | ±2 | 1 | 100℃ |
| 3 | 60 | 1.5～4 | ±2 | 1 | 100℃ |
| 4 | 65 | 1.5～4 | ±2 | 1 | 100℃ |
| 5 | 78 | 4～7 | ±2 | 1 | 100℃ |
| 6 | 85 | 1.5～4 | ±2 | 1 | 100℃ |
| 7 | 90 | 1.5～4 | ±2 | 1 | 100℃ |
| 8 | 95 | 2～5 | ±2 | 1 | 100℃ |
| 9 | 110 | 2～5 | ±2 | 1 | 125℃ |
| 10 | 120 | 2～5 | ±2 | 1 | 125℃ |
注: 本控制器以上切換值為設定值。
WTYK-11B溫度開關的選用和安裝說明
控制器可利用其螺紋部分直接擰入被控介質的管道,必須注意安裝口處之密封,應使感溫溫包全部浸入被控介質。
電路接線可通過小型插頭座，其與開關的接線如下圖所示

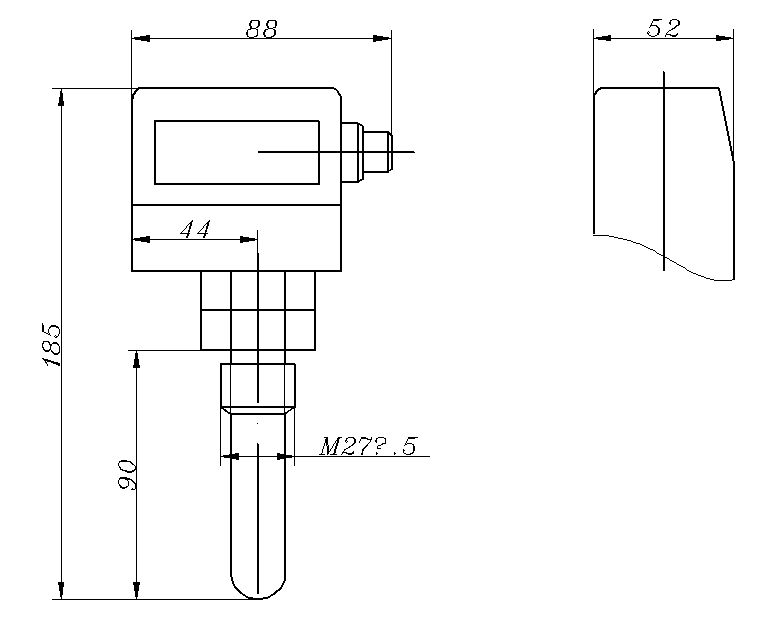

WTYK-11B溫度開關外形尺寸及安裝尺寸（單位：mm）
WTYK-11B溫度開關電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-3溫度上升至上切換值接通；
接線端2-3溫度上升至上切換值斷開。
