壓力開關在各行業都廣泛應用，廣大客戶朋友在購買后應先對壓力開關進行調試與安裝，下面常州天利為您詳細介紹壓力開關的調試與安裝方法。

1. 選用設定值范圍在 0.1～1.0Mpa 的壓力控制器

1.

2. 2. 旋動頂部右邊的壓力調節螺絲，使指針指示在標度尺的 0.8Mpa（8kg 或 8bar）處，此值為上限切換值。


3. 3. 旋動頂部左邊的壓力調節螺絲，使指針指示在標度尺的 0.3Mpa，

   下限切換值= 上限切換值-開關壓差=0.8-0.3=0.5，此值為下限切換值。

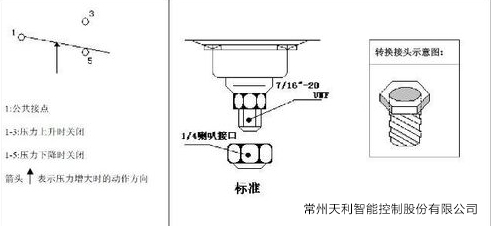

4. 4. 將控制器的接線端子接入被控的電氣回路。 請注意：①為公共接線。③為常開端輸出。⑤為常閉端輸出。  高壓保護，請連接① ⑤ ，在正常升壓時，①-⑤接通（①-③不通）。壓力升到設定上限時即 0.8Mpa 處，①  -⑤不通（①-③接通）。壓力下降時，此時①-③接通，壓力下降到下限設定點即 0.3Mpa 處時。又切換為①-⑤接通（①-③不通）。降壓停止，壓力回升，則自動循環。





   5. 接通電源，讓被控介質（水、氣）壓力上升。請注意觀察調正，使壓力開關的設定值與壓力表指示一致，（如壓力升至上限設定時，開關尚未動作，即旋動壓力調節螺絲，微調到切換動作，并再次重復驗證一次）并作下限驗證，過程同上。（反復驗證幾次）用紅漆固定壓力開關鐵殼頂部的壓力調節螺絲和壓差調節螺絲 。

5.
