雙重壓力開關與三重壓力開關

文章出處：m.iq858.cn 人氣：1070發表時間：2019-03-16 02:44:49

摘要：相信大家對壓力開關 已經不陌生，那么什么是雙重和三重壓力開關呢？下面常州天利為您講解一下。雙重壓力開關 新型的空調制冷系統是把高、低壓開關組合成一體，成為雙重壓力開

相信大家對壓力開關已經不陌生，那么什么是雙重和三重壓力開關呢？下面常州天利為您講解一下。

雙重壓力開關

新型的空調制冷系統是把高、低壓開關組合成一體，成為雙重壓力開關，安裝在儲液干燥器上面，這樣就減少了壓力開關的數量和接口，從而減少了制冷劑泄漏的可能性。
雙重壓力開關的工作原理是：當高壓制冷劑的壓力正常時，壓力保持在0.423～2.75 MPa之間，金屬膜片處在平衡位置，高壓觸頭14、15和低壓觸頭1、2、6、7都閉合，電流從6、7觸頭到高壓觸頭14、15后再到1、2觸頭出來；當制冷壓力下降到0.423 MPa時，彈簧壓力將大于制冷劑壓力，低壓觸頭1、2和6、7脫開，電流隨即中斷，壓縮機停止運行；當壓力大于2.75 MPa時，制冷劑壓力繼續壓迫金屬膜片上移，將整個裝置往上推到上止點，并推動頂銷12將高壓動觸頭14與高壓靜觸頭15分開，將離合器電路斷開，壓縮機停止運行；當高壓端的壓力小于2.17 MPa時，金屬膜片恢復正常位置，壓縮機又開始運行。

三重壓力開關

三重壓力開關由雙重壓力開關（高壓開關、低壓開關）和中壓開關組成，結構更加緊湊。三重壓力開關安裝在高壓管路中。當壓力過高或過低時，雙重壓力開關控制壓縮機停止運轉；當制冷劑壓力達到某一中間值時，中壓開關控制接通冷凝器風扇電路。

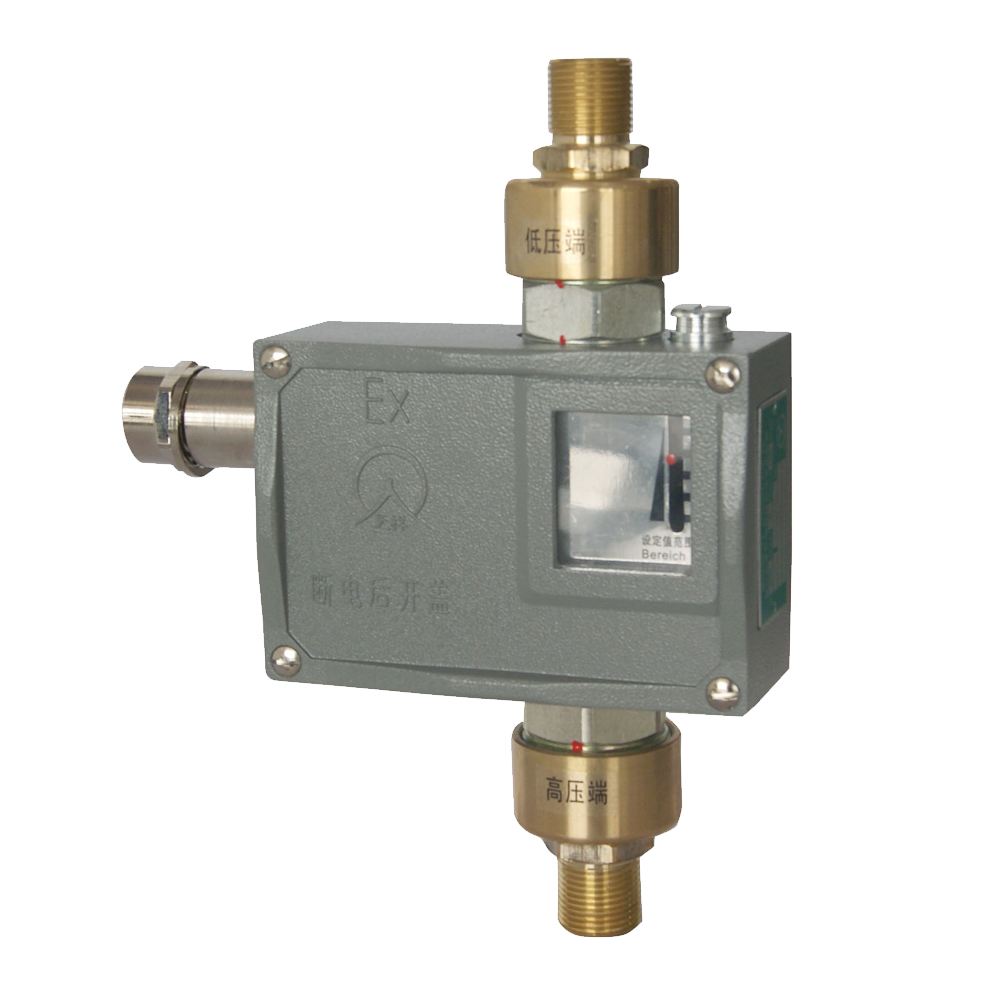

540/7DD 防爆差壓開關
